產品介紹 > 車位在席導引系統系列

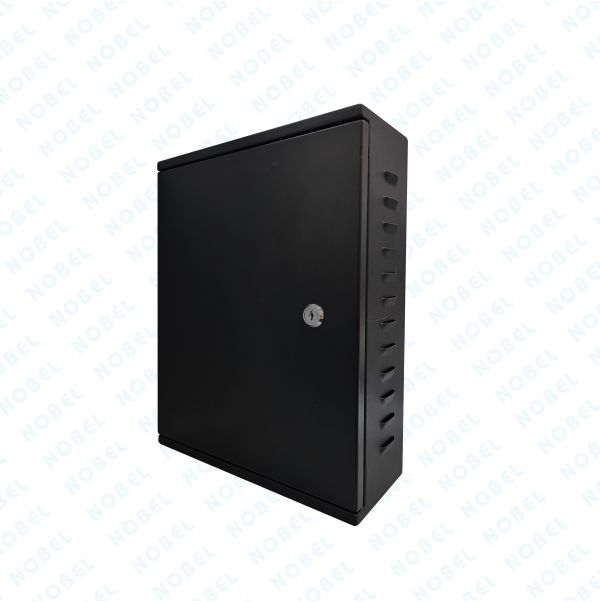

中央控制器是整個系統的核心，統計並處理整個停車場車位滿空狀態數據，將處理結果即時推送到引導顯示螢幕，實現對車輛的引導功能。高性能32位ARM平台，嵌入式實時操作系統，全工業級設計，保證產品的穩定可靠，整個系統控制器均能夠遠程升級，時刻滿足用戶需求。

1、中央控制器與上位機通信採用乙太網通信。
2、採用CAN總線工業級通訊連接阜設計，訊號通訊穩定、可靠，傳輸距離可達3公里。
3、設備具有短路、反接、錯接保護設計，防止由於施工中接線錯誤導致的短路、反接接等情況造成對相關設備的電氣損傷。
4、最大管理分區256個(支援256種相關方法) 。
5、相關訊息下載後，自動保存相關訊息，脫離計算機獨立正確運行。
6、基本参數：
a、通訊方式：1路CAN @ 20kbps。
b、通訊距離：CAN：≤1200m（RVSP 0.75X2 ）1路 10／100BaseT乙太網。
c、乙太網：100m（超5類網線）4路 RS485 @ 9600bps 。
d、RS485：插拔座。
e、通訊接口：CAN：插拔座。
f、通訊對象：CAN：區域控制器或節點控制器。
g、乙太網：RJ45。
h、乙太網：網絡交換機／PC。
i、下級設備容量：63個 。
j、自保護功能：過載、過流、漏電保護。
k、功 耗 ：≤2W 。
l、工作溫度：-40℃～+80℃。
m、存儲溫度：-40℃～+80℃。
n、環境濕度：≤90%RH(不凝露) 。
o、工作電壓：AC220V。
p、外觀尺寸：高379Ｘ寬278Ｘ厚119mm（±5%）。

區域控制器用於循環讀取所接探測器的狀態數據，將相關訊息編碼上傳到集中控制器，同時接收來自集中控制器的可用車位訊息數據，下發到引導顯示螢幕進行顯示。
　　　　　
1、採用國外進口的32位ARM處理器，全工業級設計，保證產品的穩定可靠， 整個系統控制器均能夠遠程升級，時刻滿足用戶需求。
2、採用CAN總線工業級通訊接口設計，訊號通訊穩定、可靠，傳輸距離可達1.2公里。
3、電源採用工業級設計，具有短路、過負載、過電壓保護。
4、採用雙路RS485通訊阜設計，兩路之間完全獨立互相之間不影響，每條總線下最大可接32個RS485設備，通訊效率高。
5、可快速、有效偵測設備的各種狀態，安裝完成後一鍵檢測RS485設備通訊情況，快速診斷總線連接情況。
6、基本参數：
a、通訊方式：1路CAN @ 20kbps 。
b、通訊接口：CAN：插拔座。
c、4路 RS485 @ 9600bps Rs485：插拔座。
d、連接方式：CAN：集中或分控制器。
e、RS485：車位探測器／引導螢幕。
f、通訊距離：CAN:≤5000m（RVSP0.75↑×2 ）。
g、RS485：≤400m 。
h、單路節點容量：32個設備(探測器或顯示螢幕) 。
i、工作電源：AC220V
k、存儲溫度：-40℃～+80℃。
l、功耗：≤2W（自身功耗，不含探測器) 。
m、工作溫度：-40℃～+80℃。
n、環境濕度：≤90%RH(不凝露) 。
o、外觀尺寸：高379Ｘ寬278Ｘ厚119mm（±5%）。

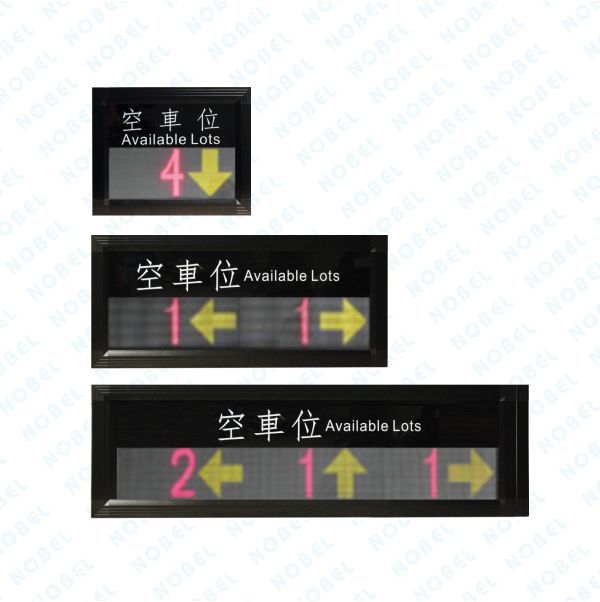

室內LED顯示幕由高亮度LED模組、驅動單元、支架等部分組成。安裝在智慧停車場內部重要的岔道口。接收集中控制器的輸出信息，以數字、箭頭等形式顯示該區域的尚有車位數，引導車主快速找到的空車
位，保證停車場的暢通和車位智慧充分利用。

1、室內LED顯示幕採用玻璃面板+型材外殼，外觀簡潔大氣。
2、外殼採用防塵設計，並不易變色。
3、室內LED顯示幕採用低功耗設計，具有短路、過壓、過流、過載保護。
4、多方向顯示內容支持，滿足各種十字交叉路口使用；
5、綠色指示清晰可辨，燈珠發光強度高，可視距離遠，可視角廣。
6、基本參數：
a、工作電壓：AC 110V或220V，60Hz 。
b、功耗：＜10W（單層）。
c、存儲溫度：-40℃～+85℃ 。
d、工作溫度：-20℃～+65℃。
e、環境濕度：≤90%RH(不凝露) 。
f、材質：高級型材質+玻璃面板。
g、通訊方式：RS485 @ 9600bps 。
h、通訊阜：插拔座。
i、連接方式：連接至分控制器或探測器。
j、通訊距離：≤300m 。
k、設備特性：可客製化。
l、光源：高亮度LED，可視角120°。
m、單向：寬483X高380X厚100mm（±5%）。
n、雙向：寬863X高380X厚100mm（±5%）。
o、三向：寬1245X高380X厚100mm（±5%）。

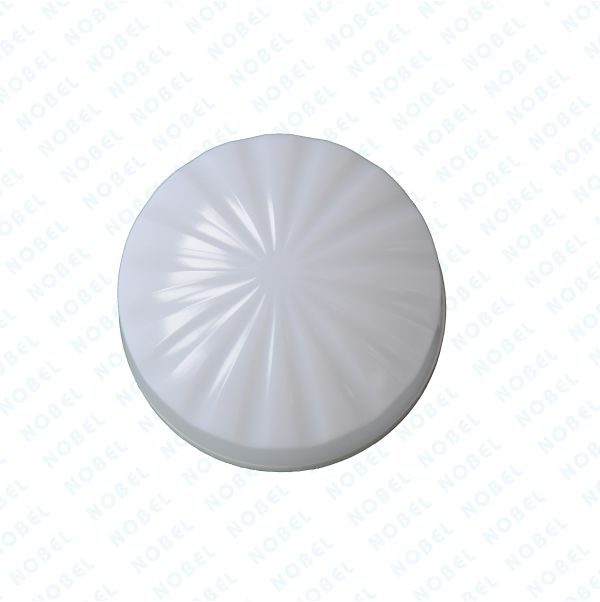

►8級探測距離設置，滿足各種不同工程安裝環境。
►接收電路采用多種組合判斷方式，增強設備的抗干擾性和探測穩定性。
►採用先進的智能學習型抗干擾算法，解決臨道、旁車對射干擾，探測準確率達99.9%以上。
►整體經過嚴格的靜電、雷擊等測試，保證在惡劣電氣環境影響下的可靠使用。
►可快速、有效偵測設備的各種狀態，安裝完成後壹鍵檢測RS485設備通訊情況，快速診斷總線連接情況。
a、電源：DC5V。
b、工作電流：<50mA。
c、工作溫度：1-30°C~80°C(空氣溼度低於90%,無結霜。
d、控制方式：共陽紅綠單控。
e、狀態指示：紅綠黃三色(可訂制紅藍版本)。
f、可視距離：100M。
g、產品尺寸：直徑86X厚度49mm（±5%）。

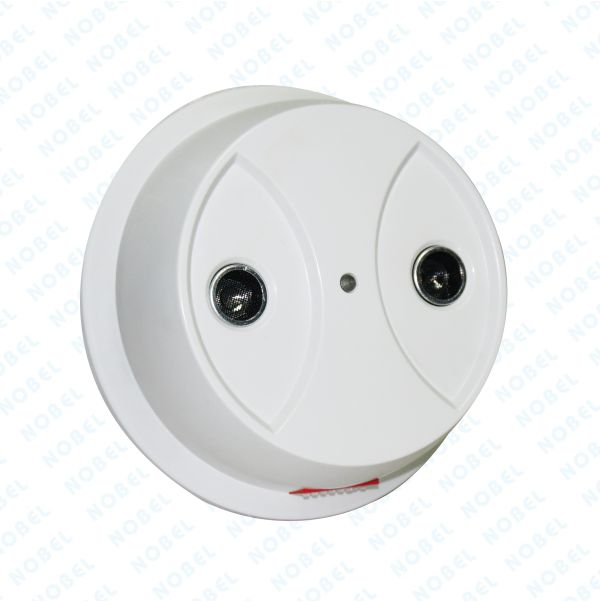

►8級探測距離設置，滿足各種不同工程安裝環境。
►接收電路采用多種組合判斷方式，增強設備的抗干擾性和探測穩定性。
►採用先進的智能學習型抗干擾算法，解決臨道、旁車對射干擾，探測準確率達99.9%以上。
►整體經過嚴格的靜電、雷擊等測試，保證在惡劣電氣環境影響下的可靠使用。
►可快速、有效偵測設備的各種狀態，安裝完成後壹鍵檢測RS485設備通訊情況，快速診斷總線連接情況。
a、電源：DC12V-24V。
b、工作電流：<<50mA。
c、工作溫度：-30°C~80°C(空氣溼度低於90%,無結霜)。
d、通訊方式：RS485。
e、通訊距離：1000以內。
f、探測范圍：1.0~4.0M。
g、狀態指示：內置紅綠狀態指示燈(可外接紅綠燈指示)。
h、地址設置：拔碼開關(范圍132)。
i、產品尺寸：直徑120X厚度49.5mm（±5%）。
